1、產品分類
QJY系列減速器是因市場需求開發的硬齒面（滲碳、淬火齒面）起重機減速器，包括三大類12種基本型

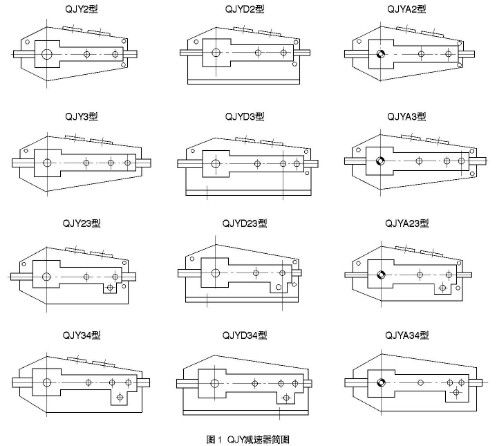

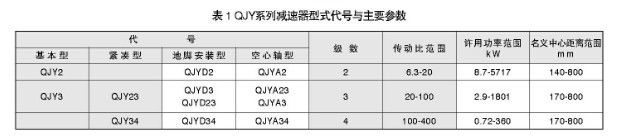

其結構見圖1，其型式代號與主要參數見表1。
2、性能特點：
(1)齒輪均采用優質低碳合金鋼、滲碳、淬火、齒輪精度6級。
(2)精度高、效率高、傳動平穩、噪音低，比調質齒輪減速器(QJ系列)體積小，重量輕，承載能力大性高。
(3)焊接箱體結構。安裝型式：三支點安裝和地腳安裝。
(4)輸出軸型式：平鍵，漸開線花鍵，齒輪軸端，空心軸四種。
(5)-般采用油池潤滑，自然冷卻，立式減速器采用循環油潤滑。
(6)采用滾動軸承。
應用范圍：
1輸入轉速一般n1≤1500r/min。
2工作環境溫度-40-+50℃。
3正反兩向運轉。
適用于各種類型起重機減速器選用。

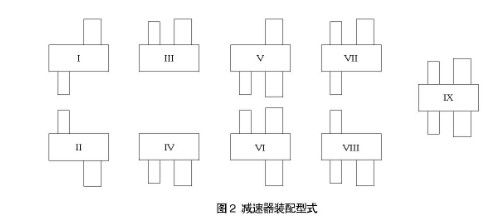

3、裝配型式（見圖2）：
4、安裝型式：
ajYD2、OJYD3、QJYD23、OJYD34型采用地腳安裝。
CJJY2、QJY3、QJY23、QJY34型采用三支點支承安裝（安裝方式見圖4）

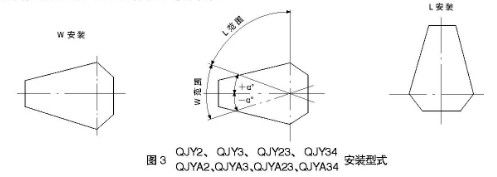

允許有臥式W或立式L兩種方式（見圖3）。
注：a。角的度數與傳動比有關，當減速器傾斜a角時，應保證使中間級大齒輪浸油1-2個齒高深度(αo具體數據由用戶自定)。

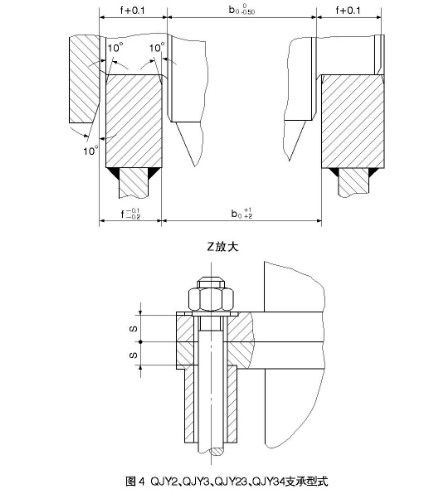

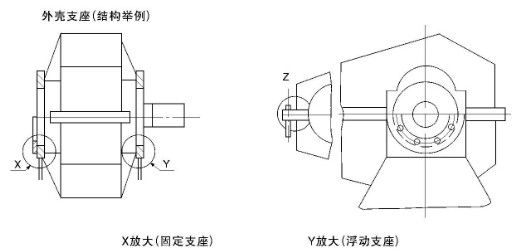

QJY2、QJY3、OJY23、QJY34型減速器支承型式見圖4
外殼支座（結構舉例）
5、軸端型式
高速軸端采用圓柱軸伸平鍵聯接。
輸出軸端P-圓柱軸伸平鍵，單鍵聯接；
H-圓柱軸伸漸開線花鍵聯接：
c-齒輪軸端（僅用于中心距為236-560mm的減速器。）

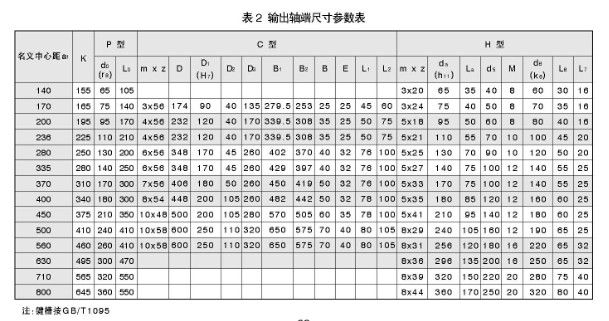

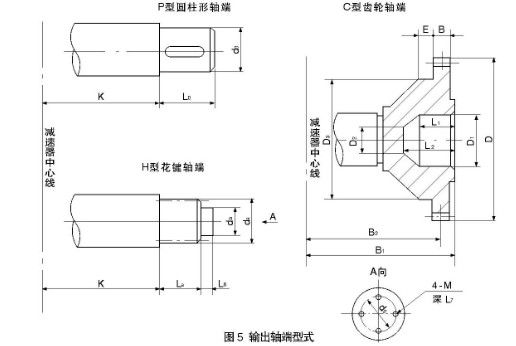

軸端結構型式和尺寸參數見圖5和表2

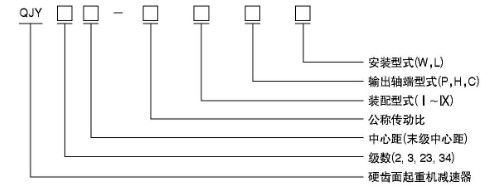

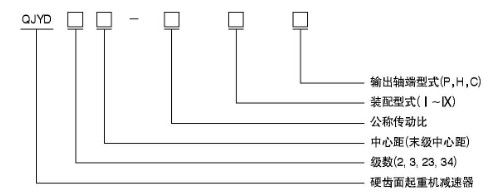

6、代號示例：
三支點支承起重機減速器
標記示例：
起重機減速器三級傳動，名義中心距ai=560mm，公稱傳動比50，裝配型式第111種，輸出軸端為齒輪軸端，臥式安裝則標記為：QJY3560-50IIICW
帶底座起重機減速器
標記示例
起重機減速器二級傳動，名義中心距a，=560mm，公稱傳動比i=20，第Ⅳ種裝配型式，軸端型式為P型的標記為：QJYD2560-20ⅣP。

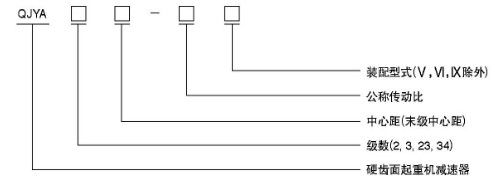

帶空心軸起重機減速器

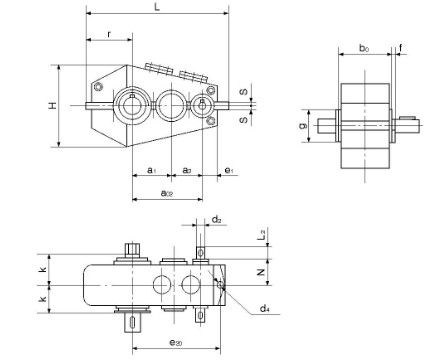

7、外形及安裝尺寸

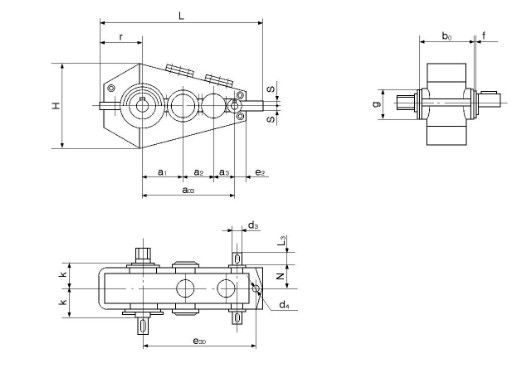

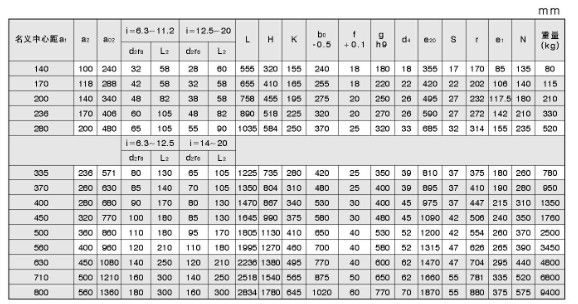

(1)表3QJY2、QJYA2減速器外形及安裝尺寸

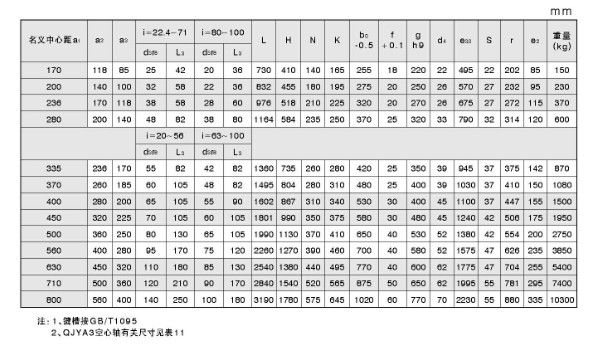

(2)表4QJY3、QJYA3減速器外形及安裝尺寸

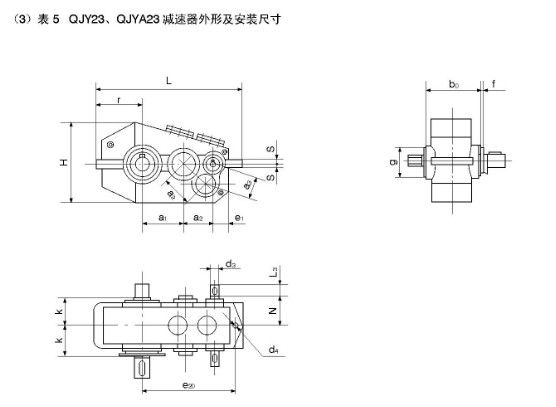

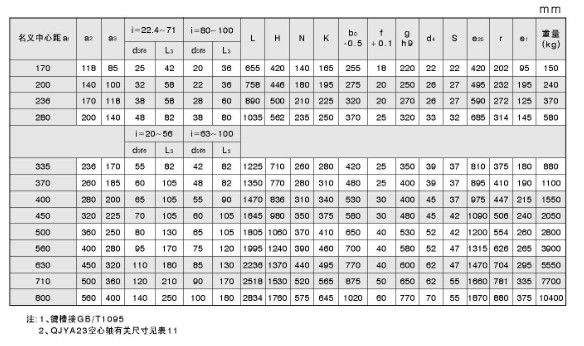

(3)表5QJY23、QJYA23減速器外形及安裝尺寸
