傳動
1）單級傳動，傳動比一般為9-87
B(X) W(L)D10-23-0.55
說明：
B(X) — B系列擺線針輪減速機；X系列擺線針輪減速機。
W(L) — W為臥式安裝；L為立式安裝。
D（B） —D為配置Y系列普通電動機；B為配置YB系列防爆電動機。
10 — 機座型號為10。
23 —減速比為23。
0.55 — 電機功率為0.55kw。
2）雙級傳動，傳動比一般為121-7569
B(X) W(L)ED195-475-16
說明：
B(X) — B系列擺線針輪減速機；X系列擺線針輪減速機。
W(L) — W為臥式安裝；L為立式安裝。
E — E為雙級傳動。
D（B） —D為配置Y系列普通電動機；B為配置YB系列防爆電動機。
195 — 機座型號為195。
475 —減速比為475。
16 — 電機功率為16kw。
使用說明
用途
擺線針輪減速機采用擺線針齒嚙合、行星式傳動原理，所以通常也叫行星擺線減速機，行星擺線針輪減速機可以廣泛的應用于石油、環保、化工、水泥、輸送、紡織、制藥、食品、印刷、起重、礦山、冶金、建筑、發電等行業，做為驅動或減速裝置，該機分為臥式、立式、雙軸型和直聯型等裝配方式。其獨特的平穩結構在許多情況下可替代普通圓柱齒輪減速機及蝸輪蝸桿減速機，因此，行星擺線針輪減速機在各個行業和領域被廣泛的使用，受到廣大用戶的普遍歡迎。
使用條件
1、擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。部分型號擺線針輪減速機只允許單方向旋轉。
2、輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。
3、臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時最大的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。
4、擺線針輪減速機的輸出軸不能受較大的軸向力和徑向力，在有較大軸向力和徑向力時須采取其他措施。
潤滑
1、臥式擺線減速機在正常情況下采用油池潤滑，油面高度保持在視油窗的中部即可，在工作條件惡劣，環境溫度處于高溫時可采用循環潤滑。
2、擺線針輪減速機在常溫下一般選用40#或50#機械油潤滑，為了提高減速機的性能、延長擺線針輪減速機的使用壽命，建議采用70#或90#極壓齒輪油，在高低溫情況下工作時也可應重新考慮潤滑油。
3、立式安裝行星擺線針輪減速機要嚴防油泵斷油，以避免減速機的部件損壞。
4、加油時可旋開機座上部的通氣帽即可加油。放油時旋開機座下部的放油塞，即可放出污油。該減速機出廠時內部無潤滑油。
5、第一次加油運轉100小時應更換新油，（并將內部污油沖干凈）以后再連續工作，每半年更換一次（8小時工作制），如果工作條件惡劣可適當縮短換油時間，實踐證明減速機的經常清洗和換油（如3-6個月）對于延長減速機的使用壽命有著重要作用。在使用過程中應經常補充潤滑油。
6、出廠的減速機已加潤滑油脂，每六個月更換一次。油脂采用二硫化鋁-2#或2L-2#鋰基潤滑油脂。
安裝
1、在擺線減速機的輸出軸上加裝聯軸器、皮帶輪、鏈輪等聯結件時不允許采用直接捶擊方法，因該減速機的輸出軸結構不能承受軸向的捶擊力，可用軸端螺孔旋入螺釘壓入聯結件。
2、輸出軸及輸入軸的軸徑選用GB1568-79配合。
3、減速機上的吊環螺釘只限起吊減速機用。
4、在基礎上安裝減速機時，應校準減速機的安裝中心線標高，水平度及其相連部分的相關尺寸。校準裝動軸的同心度不應超過聯軸器所允許的范圍。
5、減速機校準時，可用鋼制墊塊或鑄鐵墊塊進行，墊塊在高度方面不超過三塊，也可用契鐵進行，但減速機校準后應換入平墊塊。
6、墊塊的配置應避免引起機體變形，應按基礎螺栓兩邊對稱排列，其相互距離能足夠使水漿在灌溉時自由流通。
7、水泥漿的灌溉應密實，不可有氣泡、空隙和其他缺陷。
名詞解釋
減速比：輸出轉速與輸入轉速之比。
級數：行星齒輪的套數。一般最大可以達到三級，效率會有所降低。
滿載效率：在最大負載情況下（故障停止輸出扭矩），減速機的傳遞效率。
工作壽命：減速機在額定負載下，額定輸入轉速時的累計工作時間。
額定扭矩：是額定壽命允許的長時間運轉的扭矩。當輸出轉速為100轉/分，減速機的壽命為平均壽命，超過此值時減速機的平均壽命會減少。當輸出扭矩超過兩倍時減速機故障。
噪音：單位分貝dB（A），此數值實在輸入轉速3000轉/分，不帶負載，距離減速機1米距離時測量值。
回差：將輸入端固定，是輸出端順時針和逆時針方向旋轉，當輸出端承受正負2%額定扭矩時，減速機輸出端由一個微小的角位移，此角位移即為回程間隙。單位是“分”，即一度的1/60。
以下是列舉出的部分傳動比：
擺線針輪減速機單級擺線（BW.BWY.BWD,BL.BLY,BLD) 機型號有：12、15、18、22、27、33、39、45、55、65 傳動比：9、11、17、23、29、35、43、59、71、87 雙級擺線（BWE.BWEY.BWED,BLE.BLEY,BLED) 機型號有：1510、1512、1812、1815、2212、2215、2218、2715、 2718、3318、3322、3922、4527、5527、5533、6533 傳動比：121（11×11）、187（17×11）、253（23×11） 、289（17×17）、385（35×11） 、 391（23×17）、473（43×11）、493（29×17）、595（35×17）、 731（43×17）、841（29×29）

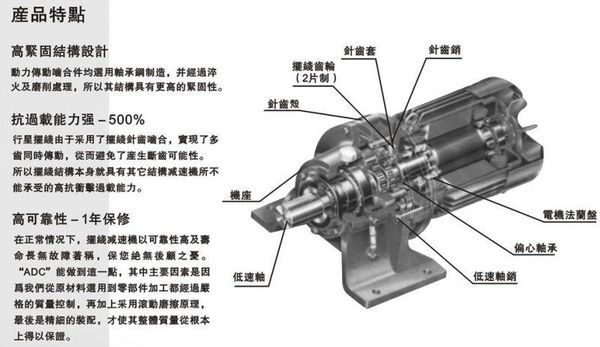

六大常識
1、傳動比大
擺線針輪減速機具有更高的速比，一級減速時傳動比是1:7到1:87;兩級減速時轉動比為1：121~7569，還有更高的三級減速，客戶也可以根據自己的情況選擇此類型。
2、傳動效率高
擺線針輪減速機由于該機齒面嚙合部位采用了滾動嚙合，啃合便面亦無相對的滑動，一般效率都能在90%以上。
3、保養方便
#6125以下型號使用的是不要保餐的用高級油脂。
4、體積小，重量輕
擺線針輪減速機采用行星傳動原理，輸入軸和輸出軸在同一軸線上，而且有與電動機直聯呈一體的獨特之處，使其機型獲得盡可能小的尺寸。因此擺線針輪減速機具有體積小、結構緊湊、重量輕的特點。比起普通的兩級圓柱齒輪減速器，體積可減少2/3以上;重量約減輕1/3以上。
5、拆裝方便，容易維修
由于擺線針輪減速機的結構設計合理，簡單的拆裝便于維修，使用零件個數少，潤滑也是非常簡單。
6、壽命長，噪音小
由于采用行星傳動的原理，運轉時擺針齒的啃合數多，重疊的系數又大，整體機身平衡運轉，主要零件是用軸承鋼淬火后精磨而成，磨損降到最，低所以運轉時所發出的噪音低、壽命長。
扭矩計算
擺線針輪減速機扭矩=9550×電機功率÷電機功率輸入轉數×速比×使用效率（65%-75%）
漏油處理
擺線針輪減速機齒輪箱、軸承箱、螺紋密封、機械密封等部位，由于長時間大扭矩機械運動，齒輪箱嚙合間隙變大，造成較大的噪音及設備振動。加之密封部位長期處于高速、高溫狀態下運行，密封部位滲漏油情況時有發生。由于設備運行過程中滲油嚴重，給安全生產帶來眾多弊端，傳統方法是需要長時間停機拆卸更換密封墊和處理結合面，在設備運行中想要實現有效的治理，傳統方法不可能實現。在21世紀可以采用添加新型潤滑劑的方法解決這一問題，眾多材料中應用效果比較好的有邁特雷超級密封劑&潤滑劑，其具有超強的自潤滑性能，減小嚙合部位的間隙，有效緩解設備噪音及動密封部位的滲漏油問題。超級潤滑劑是一種油品添加劑，不會對油品造成污染或使油品變質，在不停機情況下給企業解決了生產中的安全隱患，為企業節約了高額的維修或更換成本。
常見故障
減速機在長期運行中，常會出現磨損、滲漏等故障，最主要的幾種是：
1、減速機軸承室磨損，其中又包括殼體軸承箱、箱體內孔軸承室、變速箱軸承室的磨損
減速機是企業的主要設備之一，在運行過程中一旦出現配合間隙將給傳動軸及傳動齒輪造成嚴重損傷，造成重大的停機停產事故，企業將蒙受巨大的經濟損失。減速機軸承室一旦出現磨損，部件的更換費用高昂，制造周期較長，一般修復方法為拆卸補焊后機加工或擴孔鑲鋼套等，費時費力，而且費用高昂。西方國家多用高分子復合材料解決減速機軸承室的磨損問題，其中應用效果較好的是美嘉華系列，其具有機械性能及良好的可塑性，在保證設備正常運轉的情況下大大縮短了設備的修復時間，為企業創造巨額的經濟價值。
該類問題一般難以用補焊的工藝方法修復解決，鑄鐵的焊接性不好且焊接時容易對零件造成更為嚴重的二次損傷，更換費用高時間長。美嘉華高分子復合材料特有的抗壓強度、良好的塑性變形及超強的機加工性能，在修復此類問題時體現出快速、方便、耐用的特性，為企業節省大量寶貴的停機停產時間，并且使得企業學會了一套新的維修維護技術，在再次遇到類似問題時，企業可以在第一時間自主解決。
2、減速機齒輪軸軸徑磨損，主要磨損部位在軸頭、鍵槽等
3、減速機傳動軸的軸承位磨損
4、減速機結合面滲漏
針對磨損問題，企業傳統解決辦法是補焊或刷鍍后機加工修復，但兩者均存在一定弊端：補焊高溫產生的熱應力無法完全消除，易造成材質損傷，導致部件出現彎曲或斷裂；而電刷鍍受涂層厚度限制，容易剝落，且以上兩種方法都是用金屬修復金屬，無法改變“硬對硬”的配合關系，在各力綜合作用下，仍會造成再次磨損。對一些大的軸承企業更是無法現場解決，多要依賴外協修復。當代西方國家針對以上問題多使用高分子復合材料的修復方法，而應用較多的有美嘉華技術產品，其具有超強的粘著力，優異的抗壓強度等綜合性能。應用高分子材料修復，可免拆卸免機加工既無補焊熱應力影響，修復厚度也不受限制，同時產品所具有的金屬材料不具備的退讓性，可吸收設備的沖擊震動，避免再次磨損的可能，并大大延長設備部件的使用壽命，為企業節省大量的停機時間，創造巨大的經濟價值。
而針對滲漏問題，傳統方法需要拆卸并打開減速機后，更換密封墊片或涂抹密封膠，不僅費時費力，而且難以確保密封效果，在運行中還會再次出現泄漏。美嘉華高分子材料可現場治理滲漏，材料具備的優越的粘著力、耐油性及350%的拉伸度，克服減速機振動造成的影響，很好地為企業解決了減速機滲漏問題。
擺線針輪減速機使用須知
1.擺線針輪減速機適用于24小時連續工作制，并允許正反向運轉。
2.單級擺線針輪減速機的輸出軸轉向與輸入軸轉向相反，雙級擺線針輪減速機的輸出軸轉向與輸入軸轉向相同。
3.擺線針輪減速機無自鎖作用。
4.擺線針輪減速機的輸出軸不能承受軸向力。
5.在可能出現過載現象的使用場合，應安裝過載保護裝置。
6.腳板式臥裝擺線針輪減速機要安裝在沒有振動、十分堅固的水平基礎上，在必須進行傾斜安裝的使用場合，減速機軸心線的傾斜度不得大于±15°。
7.法蘭式立裝擺線針輪減速機在安裝時，輸出軸垂直向下。
8.如需要采用除腳板式臥裝和法蘭式立裝以外的其他特殊安裝形式，必須采取相應的潤滑和密封措施來保證減速機潤滑充足和防止漏油。
9.采用油脂潤滑的擺線針輪減速機安裝角度自由。
10.減速機安裝時，可用墊塊進行調整，墊塊在高度方向不超過三塊，也可用楔鐵進行調整，但減速校準后必須換入平墊塊。
11.在沖擊、振動較大或起動頻繁的使用場合，機座與基礎除用底腳螺栓進行聯接之外，還需要用定位銷（自備）進行加固。
12.標準型擺線針輪減速機的輸入軸和輸出軸的軸伸形式為圓柱形，采用普通平鍵聯接。軸徑尺寸公差根號h6。普通平鍵尺寸按GB1096-79《普通平鍵型式尺寸》的規定。連接法蘭止口按GB1801-79的（h9)配合。
13.當采用聯軸器把擺線針輪減速機與相配套的機械聯接時，推薦用彈性聯軸器。
14.減速機與想配套機械用聯軸器聯接時，兩者軸心線的同心度不得超過聯軸器所允許的范圍。
15.當擺線針輪減速機與齒輪、鏈輪相聯接時，必須保證兩者軸心線的平行度。
16.當使用鏈輪來進行傳動時，不要把齒鏈放得過松，否則在起動時會產生沖擊力。
17.當把聯軸器、齒輪、鏈輪等聯接件聯接擺線針輪減速機的輸出軸時，不得采用直接錘擊的方法，應利用軸伸端螺孔旋入螺栓，通過壓板壓入。
18.安裝后的減速機，正式使用前必須進行試運轉。在空載運轉正常的情況下，再逐漸加載運轉。
